Vous refaites une cloison en placo et, après avoir vu comment passer un câble horizontal dans une cloison placo, vous vous demandez si vos câbles électriques doivent obligatoirement passer dans une gaine avant d’être noyés dans la plaque ou le vide de construction. La réponse dépend du type de câble utilisé et de la configuration de la cloison, mais la norme NF C 15-100 encadre précisément ce point. Voici ce qu’il faut savoir avant de refermer votre cloison sèche.
Que dit la norme NF C 15-100 sur le câblage en cloison placo ?
La règle de base est simple : tout conducteur électrique installé dans une cloison sèche doit bénéficier d’une protection mécanique, sauf s’il s’agit d’un câble déjà conçu pour être posé nu. C’est cette nuance qui crée la confusion la plus fréquente chez les particuliers qui bricolent leur installation.
Gaine ICTA : la règle générale obligatoire
Dans la très grande majorité des cas, la gaine ICTA est obligatoire pour tout conducteur isolé souple (fil rigide type H07V-U ou H07V-R) traversant une cloison en placo. Ces fils, sans gaine extérieure robuste, seraient exposés aux frottements contre les montants métalliques, aux chocs lors de travaux ultérieurs, et à un risque d’échauffement si l’isolant venait à s’abîmer. La gaine ICTA orange, souple et annelée, remplit ce rôle de protection mécanique et thermique exigé par la norme.
L’exception du vide de construction : câble R2V nu autorisé
Il existe toutefois une exception réglementaire bien connue des électriciens : le câble U-1000 R2V peut être posé nu, sans gaine, lorsqu’il chemine dans un vide de construction. Ce câble dispose déjà d’une gaine extérieure intégrée suffisamment résistante pour se passer d’une protection supplémentaire dans ce contexte précis. La cloison placo, avec son espace creux entre les deux parements, entre dans cette définition de vide de construction, ce qui autorise la pose du R2V nu à condition de respecter certaines précautions de fixation et de cheminement.
Câble et fils nus : ne pas confondre
Beaucoup pensent qu’un câble électrique classique équivaut à des fils nus. Ce n’est pas le cas. Les conducteurs isolés simples (un fil H07V dans sa gaine plastique fine) nécessitent presque toujours une gaine ICTA. Le câble R2V, lui, intègre déjà sa propre protection multicouche, d’où la tolérance de pose apparente dans un vide de construction.
Pour résumer visuellement la différence entre ces deux solutions, voici un comparatif pratique :
| Critère | Gaine ICTA + fils isolés | Câble U-1000 R2V nu |
|---|---|---|
| Protection mécanique | Assurée par la gaine annelée | Intégrée au câble lui-même |
| Usage typique | Circuits terminaux, tableaux | Alimentation générale, vide de construction |
| Coût | Léger surcoût (gaine + fils) | Câble seul, souvent plus rapide à poser |
| Conformité NF C 15-100 | Oui, dans tous les cas | Oui, uniquement en vide de construction |
Les risques concrets d’un câble sans gaine dans le placo
Poser des conducteurs isolés nus, sans protection, dans une cloison placo n’est pas qu’une infraction théorique à la norme. Les conséquences sont bien réelles. Un fil dénudé ou mal protégé qui frotte contre un montant métallique peut voir son isolant s’user progressivement, jusqu’à provoquer un échauffement localisé, voire un départ de feu dans les cas les plus graves. Les rongeurs qui s’installent parfois dans les cloisons creuses représentent aussi une menace bien réelle pour un câble non protégé, capable de ronger l’isolant en quelques semaines.
Sur le plan administratif, une installation non conforme peut entraîner un refus d’assurance en cas de sinistre électrique, l’assureur pouvant démontrer que l’installation ne respectait pas les règles en vigueur. Lors d’une vente ou d’une mise en location, le passage du Consuel ou du diagnostic électrique peut également révéler ce défaut et bloquer la validation de l’installation. Autant de raisons de ne pas transiger sur ce point, même pour des travaux qui semblent mineurs.
Passage à travers les montants métalliques : la protection obligatoire

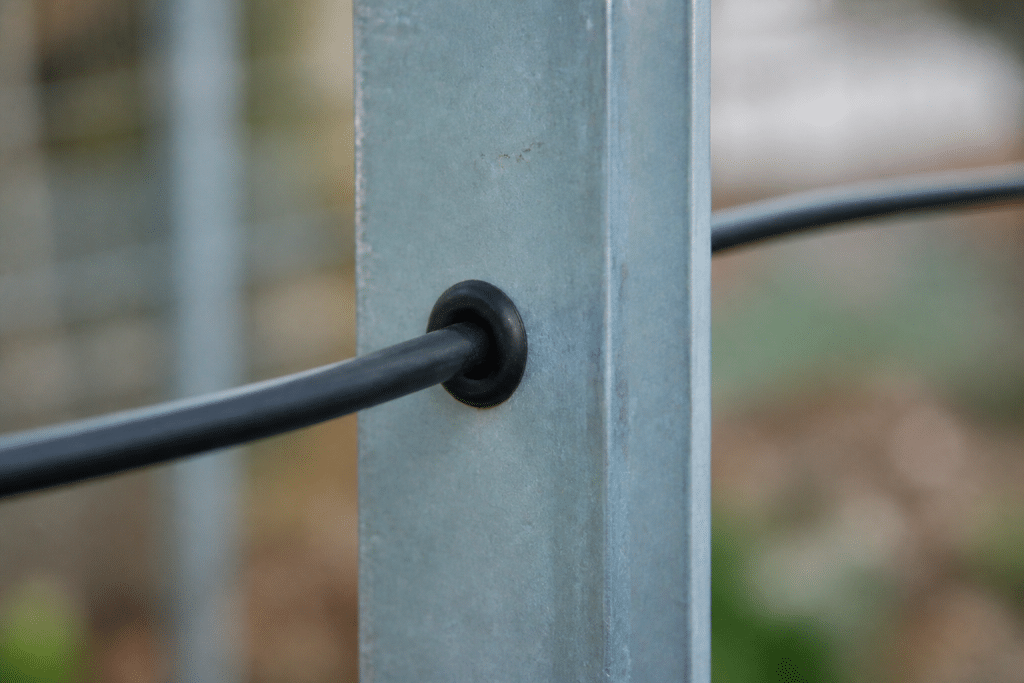

Quand un câble ou une gaine traverse un montant métallique de la cloison (l’ossature en acier galvanisé qui structure le placo), la norme impose une protection mécanique renforcée à cet endroit précis. Concrètement, il faut poser un passe-fil ou une bague isolante dans le trou percé dans le montant, pour éviter que l’arête coupante de la tôle n’entaille l’isolant du câble au fil du temps, sous l’effet des vibrations ou des variations de température liées à l’isolation thermique de la paroi.
Cette précaution vaut aussi bien pour les circuits de courants forts (éclairage, prises, chauffage) que pour les courants faibles (réseau, téléphonie, alarme). D’ailleurs, la norme impose de séparer physiquement ces deux familles de circuits, avec une distance minimale entre elles, pour éviter les perturbations électromagnétiques sur les lignes de courants faibles.
Méthode de pose conforme en rénovation

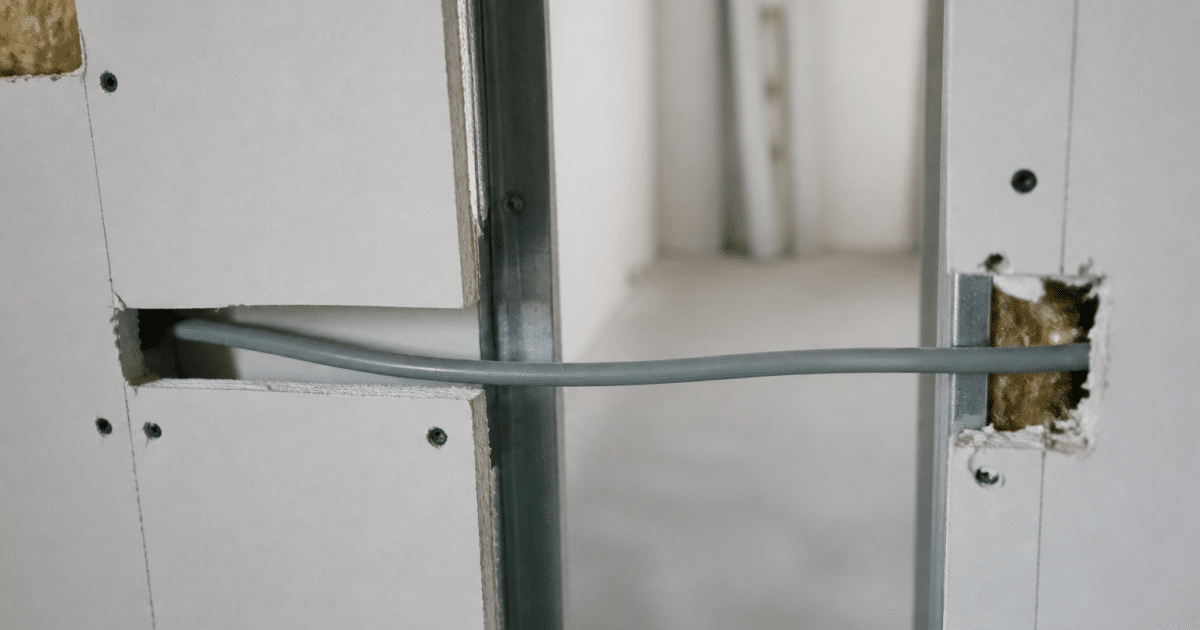

En rénovation, la contrainte principale tient à l’accès limité une fois la cloison fermée. Il faut donc anticiper le cheminement des câbles avant la pose des plaques, en traçant les circuits et en prévoyant les passages dans les montants avec leurs protections. La saignée classique, utilisée sur un mur en dur, ne s’applique pas ici : dans une cloison sèche, le câble ou la gaine se glisse directement dans le vide entre les deux parements, sans découpe dans la plaque elle-même.
Une fois le cheminement défini, la fixation de la gaine ICTA ou du câble R2V se fait avec des colliers adaptés, fixés sur l’ossature métallique, à intervalles réguliers pour éviter tout ballant. Pour les boîtiers d’encastrement (prises, interrupteurs), on privilégie des boîtes spécifiques placo qui garantissent l’étanchéité et la tenue mécanique dans une plaque de 13 ou 15 mm d’épaisseur. Si un tronçon doit rester visible, par exemple pour rejoindre un faux plafond ou une gaine technique, on bascule alors en pose apparente avec une goulotte ou une gaine ICTA fixée en surface, jamais avec un fil nu à l’air libre.
Avant de reboucher définitivement la cloison, il est utile de vérifier la conformité globale du circuit : continuité électrique, absence de point de frottement, respect des distances entre courants forts et courants faibles. Cette vérification, souvent négligée par manque de temps, évite bien des mauvaises surprises lors du contrôle final ou d’une future intervention sur la cloison.
